특징
타종 스위치를 누르지 않고 센서에 접근하면 타종되는 전자종소리입니다.
황화카드뮴(CdS)은 밝기 변화에 따라 저항값이 변하여 빛을 가리면 저항값이 올라가 마치 트랜지스터가 릴레이를 켜고 꺼 주는 스위치 역할을 한다. IC 4001에서는 2개의 비안정멀티바이브레이터 회로로 낮은 주파수와 높은 주파수를 거쳐 2개의 트랜지스터에 보내져 두 발진신호파가 복합되어 종소리를 만들어 낸다.
주의사항
• 릴레이의 접점을 확인한다.
• IC 4011 홈방향에 주의하여 꽂는다.
• 연결핀 높이는 약10mm이고 보드핀의 깊이는 약9mm이기 때문에 약2∼3mm를 브레드보드 전용공구인 Micro Cutting Nipper로 자른 다음 평라디오 펜치로 집어서 꽂아주도록 한다.
• 입 출력 연결단자와 전원단자, 스피커연결단자는 위에서부터 밑으로 홀이 관통되어 있어서 박히는 연결핀의 다리가 짧으면 접촉불량이 발생할 수 있기 때문에 약10mm의 다리길이를 유지하는 것이 좋다.
• 트랜지스터는 공기냉각에 의한 방열효과를 높이기 위하여 다리는 절대로 자르지 말고 보드판 밑면에 밀착하도록 꽂는다.
• 트랜지스터, 발광다이오드(LED), 네온램프, CdS외의 부품은 부품다리를 약7mm정도로 자른후 보드판 밑면에 부품몸체가 밀착되도록 꽂는다.

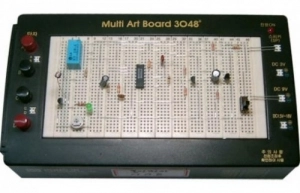

• 3048 브레드보드 필요.
